Cổng sạc là “cầu nối” quan trọng giữa xe điện và nguồn năng lượng, quyết định trực tiếp đến tốc độ, độ an toàn và hiệu quả sạc. Hiểu rõ cấu tạo và nguyên lý cổng sạc trên xe điện sẽ giúp người dùng lựa chọn đúng thiết bị, sử dụng đúng cách và tối ưu hiệu suất vận hành. Hãy cùng xe tải điện Phú Tài theo dõi dưới đây sẽ giải thích cho bạn chi tiết từ A–Z, dễ hiểu và thực tế.

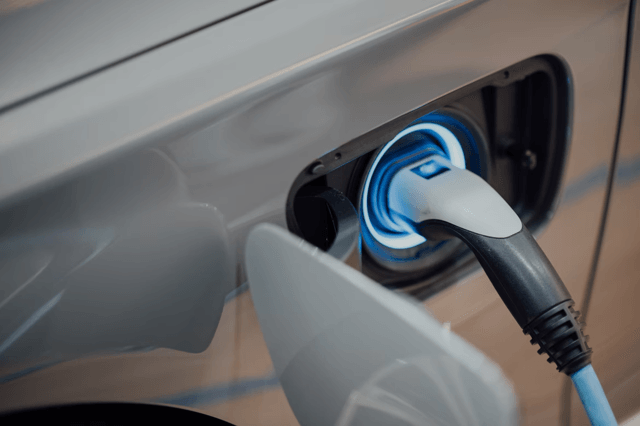

1. Cổng sạc xe điện là gì?
Cổng sạc xe điện là bộ phận được bố trí trên thân xe (thường ở hông hoặc phía sau), đóng vai trò kết nối giữa xe và nguồn điện bên ngoài như sạc tại nhà hoặc trạm sạc công cộng, giúp nạp năng lượng cho pin và duy trì hoạt động của xe.

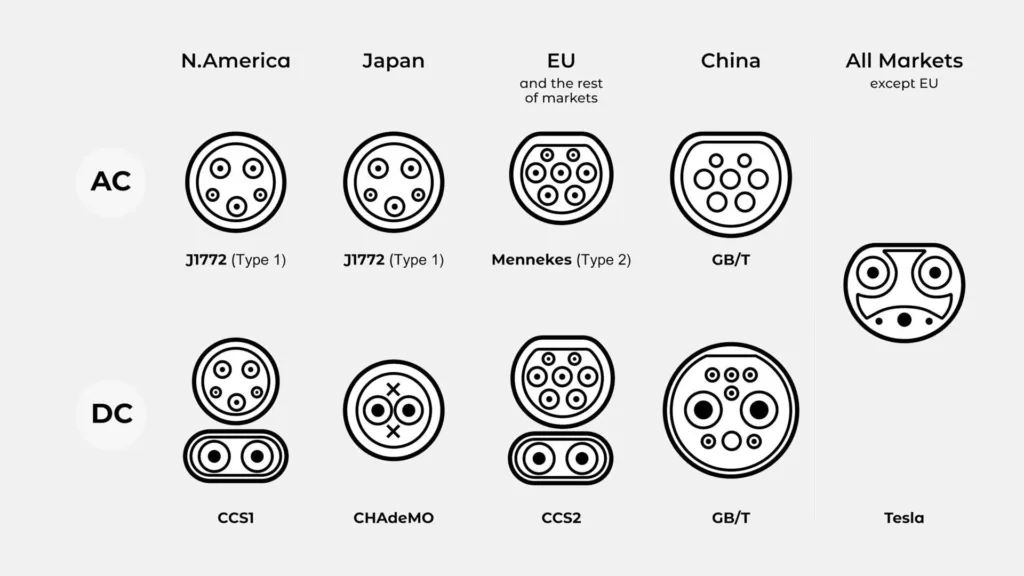

2. Các loại cổng sạc xe điện phổ biến hiện nay
Hiện nay có nhiều loại cổng sạc xe điện khác nhau, mỗi loại phù hợp với từng khu vực và tiêu chuẩn riêng. Dưới đây là các chuẩn sạc phổ biến trên thị trường.
| Loại cổng sạc | Khu vực | Dòng điện | Ưu điểm | Nhược điểm | Xe tiêu biểu |
| CCS2 | Châu Âu, Việt Nam, Úc | AC + DC | Sạc chậm & nhanh trên 1 cổng, công suất cao | Cổng lớn, cần xe hỗ trợ | VinFast, BMW, Audi, VW ID… |
| Type 2 | Châu Âu, Việt Nam | AC | Nhỏ gọn, phổ biến, an toàn | Chỉ sạc chậm | Xe điện châu Âu, sạc tại nhà |
| CHAdeMO | Nhật Bản | DC | Sạc nhanh, ổn định | Ít trạm mới, dần bị thay thế | Nissan Leaf (đời cũ) |
| Type 1 (J1772) | Mỹ, Nhật | AC | Dễ dùng, phổ biến tại Bắc Mỹ | Không hỗ trợ sạc nhanh | Chevrolet Bolt, Mitsubishi PHEV… |
| GB/T (GBT) | Trung Quốc | AC + DC | Hỗ trợ cả sạc chậm & nhanh | Ít trạm ngoài TQ, cần adapter CCS2 | BYD, Wuling, XPeng… |
3. Cấu tạo tổng thể của cổng sạc trên xe điện
Hiện nay, phần lớn xe điện sử dụng cổng sạc CCS2 – tiêu chuẩn tích hợp cả sạc AC và DC trên cùng một cụm giắc. Cấu tạo CCS2 gồm hai phần: cụm 7 chân phía trên dành cho sạc AC (chậm) và 2 chân phía dưới dành cho sạc DC (nhanh). Thiết kế này giúp xe linh hoạt sử dụng cả sạc tại nhà và sạc nhanh công suất cao tại trạm công cộng, tối ưu thời gian và hiệu quả vận hành.

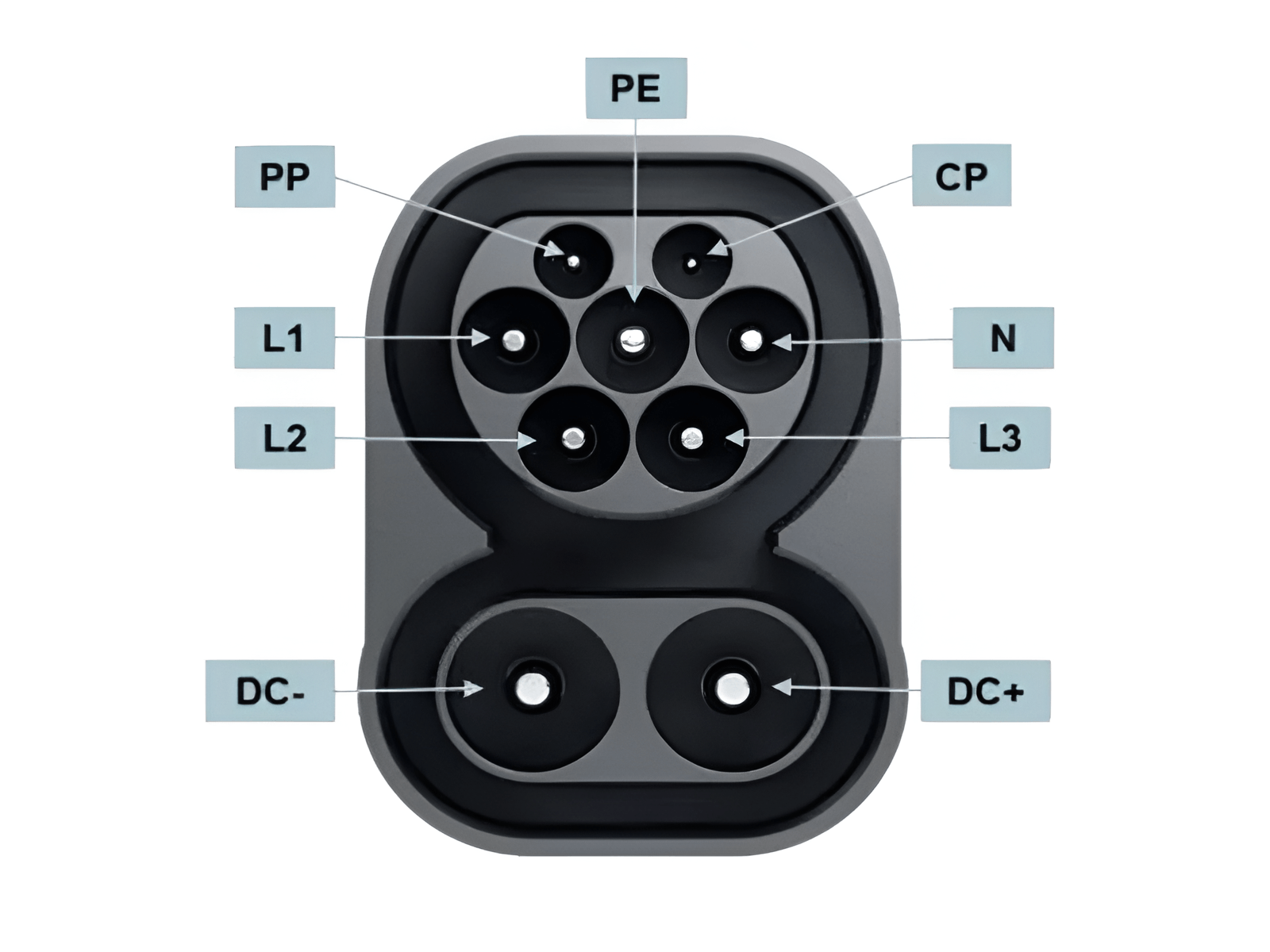

4. Sơ đồ bố trí và chức năng của từng chân kết nối
Dưới đây là sơ đồ bố trí và chức năng từng chân theo chuẩn phổ biến CCS2:
| Vị trí (phần) | Tên chân | Chức năng chính |
| Phần 7 chân (AC – 3 pha) | ||
| 1 | L1 | Pha một điện xoay chiều 3 pha |
| 2 | L2 | Pha hai điện xoay chiều 3 pha |
| 3 | L3 | Pha ba điện xoay chiều 3 pha |
| 4 | N | Trung tính (điểm trung tính trong hệ thống điện 3 pha) |
| 5 | PE | Nối mass (cực bảo vệ, nối đất) – giúp an toàn chống điện giật |
| 6 | CP | Control Pilot – tín hiệu điều khiển giao tiếp giữa xe và trạm sạc (Cho phép sạc / dừng sạc / điều chỉnh dòng) |
| 7 | PP | Proximity Pilot – phát hiện việc đã cắm sạc và tín hiệu khóa cáp sạc |
| Phần 2 chân (DC – sạc nhanh) | ||
| Dưới bên trái | DC+ | Cực dương điện 1 chiều từ trạm sạc vào xe |
| Dưới bên phải | DC– | Cực âm điện 1 chiều, hoàn thành mạch điện |
5. Nguyên lý giao tiếp giữa xe điện và trạm sạc
Quá trình sạc không chỉ là cấp điện mà còn là sự “trao đổi thông tin” giữa xe và trạm sạc để đảm bảo an toàn và hiệu quả. Bạn hãy theo dõi dưới đây để biết hai tín hiệu quan trọng điều khiển quá trình này.
5.1 PP (Proximity Pilot) – Nhận diện và kiểm soát kết nối cáp sạc
PP (Proximity Pilot) là tín hiệu do hệ thống sạc trên xe (OBC) sử dụng để nhận diện trạng thái kết nối của cáp sạc. Tín hiệu này giúp xác định cáp đã được cắm đúng, chắc chắn và an toàn hay chưa.
~4.5V: Cáp chưa kết nối
~1–3.5V: Cáp đã được cắm vào xe
Nhờ tín hiệu PP, hệ thống sẽ chỉ cho phép sạc khi kết nối đạt chuẩn, đồng thời ngăn chặn các trường hợp cắm sai hoặc lỏng cáp, giúp giảm nguy cơ phóng điện và đảm bảo an toàn.
5.2 CP (Control Pilot) – Điều khiển và truyền tín hiệu sạc giữa xe và trạm sạc
Đây là tín hiệu giao tiếp chính giữa trạm sạc và xe, dưới dạng xung điện do bộ sạc phát ra để điều khiển quá trình sạc:
0V / 0%: Chưa kết nối cáp sạc
12V → 9V: Đã kết nối, xe ở trạng thái chờ sạc
~6V / ~20% duty: Đã xác nhận kết nối và bắt đầu sạc (ví dụ dòng 12A; duty sẽ thay đổi theo dòng cài đặt)
Tín hiệu CP giúp hai bên đồng bộ thông tin, điều chỉnh dòng sạc phù hợp và đảm bảo quá trình sạc diễn ra an toàn, ổn định.

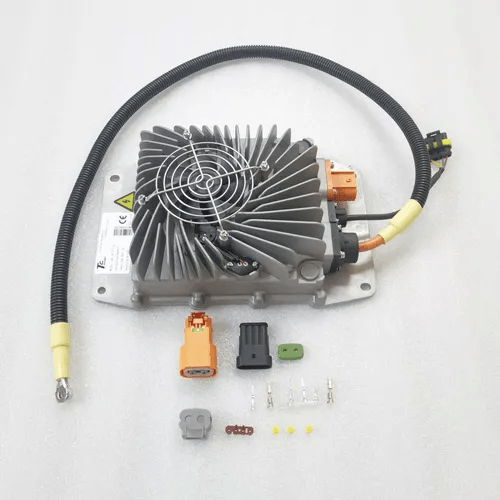

6. Bộ sạc trên xe OBC (On-Board Charger) là gì?
OBC (On-Board Charger) là bộ sạc tích hợp bên trong xe điện, có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) từ lưới điện hoặc trạm sạc AC thành dòng điện một chiều (DC) để nạp vào pin cao áp, giúp xe vận hành ổn định và hiệu quả.
7. Sự khác nhau giữa sạc AC và sạc DC trên xe điện
Sạc AC (sạc chậm) và sạc DC (sạc nhanh) khác nhau chủ yếu ở loại dòng điện sử dụng, vị trí chuyển đổi điện, tốc độ sạc, hạ tầng triển khai và mục đích sử dụng trong thực tế.
So sánh sạc AC và sạc DC trên xe điện:
| Tiêu chí | Sạc AC (chậm) | Sạc DC (nhanh) |
| Dòng điện | AC từ lưới điện | DC nạp trực tiếp vào pin |
| Chuyển đổi | OBC trên xe chuyển AC → DC | Trạm sạc chuyển AC → DC |
| Tốc độ | 6–12 giờ (3.3–22 kW) | 30–120 phút (~50–350 kW) |
| Cổng sạc | Type 1, Type 2, CCS (phần AC) | CCS2, CHAdeMO, GB/T |
| Vị trí sử dụng | Tại nhà, bãi đỗ, sạc qua đêm | Trạm công cộng, cao tốc |
| Ảnh hưởng pin | Êm, tốt cho tuổi thọ pin | Nhanh nhưng sinh nhiệt cao |
| Chi phí hạ tầng | Thấp, dễ triển khai | Cao, hệ thống phức tạp |
8. Một số câu hỏi thường gặp (FAQ)
Dưới đây là một số câu hỏi phổ biến về cổng sạc trên xe điện, bạn cùng theo dõi nhé.
- Cổng sạc CCS2 và GBT có thay thế nhau được không?
Không thể thay thế trực tiếp, nhưng có thể sử dụng linh hoạt thông qua bộ chuyển đổi. Thực tế, CCS2 (châu Âu/ASEAN) và GBT (Trung Quốc) khác nhau hoàn toàn về thiết kế cổng, chân kết nối và giao thức, nên không thể cắm chéo. Tuy nhiên, khi dùng adapter GBT ↔ CCS2, người dùng vẫn có thể sạc giữa hai hệ thống: xe GBT (BYD, Wuling, XPeng…) sạc tại trạm CCS2 và ngược lại.
- Xe điện có thể dùng nhiều loại cổng sạc không?
Thông thường, mỗi xe điện chỉ được trang bị 1 cổng sạc chính, nhưng có thể sử dụng nhiều chuẩn khác nhau thông qua cáp hoặc adapter. Thực tế, xe VinFast dùng cổng CCS2 chỉ sạc trực tiếp với CCS2/Type 2, còn xe BYD, Wuling dùng cổng GBT cũng không thể cắm trực tiếp vào CCS2 hay CHAdeMO.
- Cổng sạc có bị hao mòn theo thời gian không?
Cổng sạc xe điện có thể bị hao mòn theo thời gian, nhưng mức độ rất chậm nếu sử dụng đúng cách. Các bộ phận dễ ảnh hưởng nhất là chân tiếp xúc (AC, DC, CP, PP, PE) – có thể bị lỏng hoặc oxy hóa khi dùng lâu trong môi trường ẩm, bụi, và cơ cấu khóa cáp như lò xo, chốt khóa có thể giảm độ chắc sau thời gian dài. Để hạn chế hao mòn, người dùng nên giữ cổng sạc luôn khô ráo, tránh bẻ hoặc xoắn cáp và kiểm tra định kỳ để phát hiện sớm các dấu hiệu bất thường như nóng hoặc có mùi lạ.
9. Kết luận
Hiểu rõ cấu tạo và nguyên lý cổng sạc trên xe điện giúp người dùng sử dụng xe an toàn, tối ưu hiệu suất sạc và dễ dàng thích nghi với các chuẩn sạc khác nhau trên thị trường. Trong bối cảnh hạ tầng sạc ngày càng phát triển, việc nắm vững kiến thức này sẽ mang lại lợi thế lớn khi vận hành xe điện lâu dài. Bên cạnh đó, nếu bạn đang tìm kiếm giải pháp vận tải xanh, tiết kiệm và phù hợp xu hướng, các dòng xe tải điện Phú Tài là lựa chọn đáng cân nhắc với khả năng vận hành ổn định và tối ưu chi phí.
